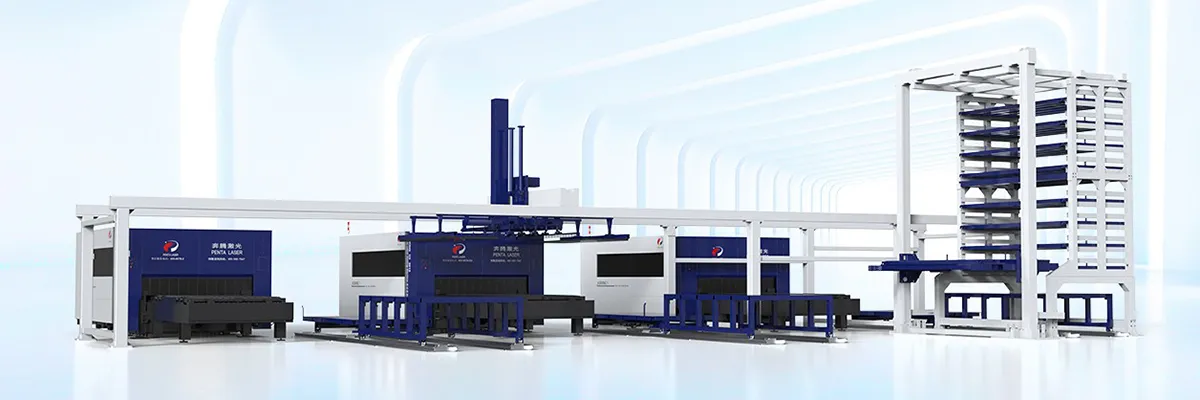

自動搬送装置付きファイバーレーザー切断機
高次元な自動化ソリューションを提供するために、当社は材料搬入から端材搬出までの工程を自動化するファイバーレーザ切断機を開発しました。自動仕分けシステムを付いて、手間のかかる仕分け作業を不要で、人工を大幅に削減し、効率を大幅に向上します。素材や製品を保管するストッカー棚を備えており、最大5トンの材料をサポートするように設計されています。長時間の自動運転にも対応できる。また、台車を増設し、完成品のスムーズな搬送を実現しています。
-
-
最大板金サイズ2500mm×6000mm
-
1つのストッカー棚の高度120mm
-
1つのストッカー棚の保管重量 5t
-
垂直保管、可動クロスビーム、自動ローディング＆アンローディング
生産工程
- 保管倉庫への板金搬送
- 板金を作業ステーションへ搬送
- レーザー加工機への搬入
- レーザー切断
- 手作業による仕分け
主な用途
- 自動車：高度自動化のため、このレーザー加工システムは、ボディパネルやシャーシ部品などの自動車部品の製造に最適です。 広範な車種にわたってカスタマイズされた切断作業をサポートし、業界の変化するニーズに確実に対応します。
- 航空宇宙: 複雑な構造や高度な航空宇宙材料を含む、航空機や宇宙船の部品を正確に切断します。
- 家具: 当社のレーザー切断機は、木材から金属まで幅広い家具材料の切断が可能で、超長尺ワークピースや自動化されたオペレーションにより、切断や組み立ての品質だけでなく、省力化も実現します。
- エレクトロニクス: エレクトロニクス業界向けに設計された当社のレーザー切断機を使用すると、電子ハウジング、ヒートシンク、その他のコンポーネントを少量大量生産で簡単に切断できます。
- 金属加工: スチールやアルミニウムなど、幅広い金属の切断が可能で、金属建設や部品製造など、さまざまな産業用途で使用されています。
- 医療機器: 当社のレーザー切断機が医療機器の金属またはプラスチック部品の精密切断に使用され、カスタマイズされた高精度製造のニーズに対応しています。
- エネルギー：エネルギー機器用のパイプや構造部品を切断し、生産プロセスの効率と最終製品の品質を向上させる。
- 軍用機器：軍事製造には高い精度が要求され、当社のレーザー切断ラインは、軍事機器の性能と信頼性に不可欠な部品の高精度製造を提供する。
仕様
| 最大板金サイズ | 2500mm×6000mm |
| 最大板金厚さ | 25mm |
| 最小板金厚さ | 1mm |
| 1つのストッカー棚の高度 | 120mm |
| 1つのストッカー棚の保管重量 | 5t |
| ストッカー棚の数量 | カスタマイズ可 |
特徴
- 多層材料保管倉庫：保管倉庫を通して、金属板をインテリジェントに分類し、保管することができます。 インテリジェントな制御システムが、各層から適切な金属板を選択します。 これにより、全生産工程における高品質な自動管理と輸送が保証されます。
- 多層材料ストッカー棚：レーザー加工システムにシームレスに統合され、切断された完成品は自動搬出入装置によって管理され、生産後に効率的に仕分けが容易になります。
- 自動搬出入システム：このシステムは、コンパクトで安定したフレームを持ち、正確な搬出入作業を可能にします。 その設計により、正確な位置決めと迅速で柔軟な操作が可能になり、全体的な生産性が向上します。
- シート検査と分離：真空吸引カップを利用したこの切断システムは、未処理の金属シートを効率的に処理し、スムーズで連続的なライン操業を保証します。
配置
- 多階建ての材料保管倉庫は、保管スペースを最大化し、生産ラインの効率と柔軟性を大幅に向上させます。
- アンローディングテーブルを装備し、機械からの加工品の迅速なアンローディングを容易にし、生産性を高めます。

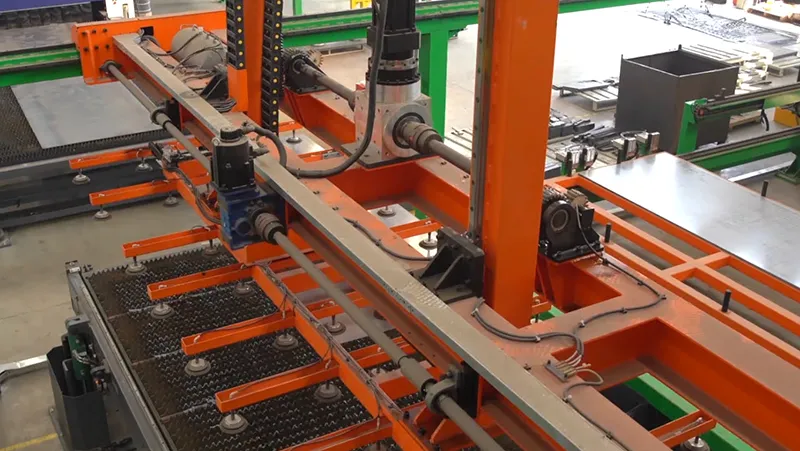

- このレーザー加工機は、真空吸引式自動フィーダーを利用して、材料を正確に機械に投入します。 この自動化により、手作業が最小限に抑えられ、生産性と精度が向上します。
- 機械から完成品を効率的かつ正確に取り出すアンローディング・ロボットが装備されており、アンローディングを合理化し、生産スループットを向上させます。
- 完成品を指定されたエリアに整然と搬送するための台車を増設し、ラインのスムーズな運営と整理が強化され、最初から最後まで一貫した工程が保証されます。
